Sortiment

porovnanie pir panelov systému predizol

PREDIZOL panely

Označenie panela

20C

20i6

20i8

hrúbka steny

20 mm

30 mm

20 mm

hrúbka hliníkovej vrstvy
– exterérová strana

80 μm

200 μm

60 μm

80 μm

hrúbka hliníkovej vrstvy
– interiérová strana

80 μm

60 μm

80 μm

povrch

reliéf

hladký

reliéf

* súčiniteľ λ – inicializačná

0,019 W/mK

súčiniteľ λ – trvalá

0,021 W/mK

objemová hmotnosť

48 kg/m³

38 kg/m³

max. prevádzkový tlak

3750 Pa podľa EN 13403

prevádzková teplota

od -40 do +110 °C

trieda požiarnej odolnosti

euroclass B s2 d0 podľa
EN 13501–1, EN 11925–2, EN 13823 (SBI)

euroclass B s1 d0 podľa
EN 13501–1, EN 11925–2, EN 13823 (SBI)

* Hodnotu inicializačnú má panel po vyrobení a počas doby životnosti sa táto hodnota zväčšuje.
Druhá je uvedená trvale garantovaná hodnota počas celej doby životnosti podľa EN 12 667.

sortiment rúr a tvaroviek

Tvarovky

špecifikácia

Rúra rovná štvorhranná

* Všetky zobrazenia produktov sú ilustračné.

RR

20 A × B / L – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu
 B - rozmer prierezu
 L - dĺžka rúry
P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

Maximálna dodávaná dĺžka rúry je 4000 mm.

Maximálna dodávaná dĺžka hrany prierezu je 4000 mm. Pri dĺžke hrany prierezu dlhše ako 2000 mm sa rúra vyrába dvokomorová.

špecifikácia

Odskok štvorhranný

* Všetky zobrazenia produktov sú ilustračné.

OD

20 A × B / L – U – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu
 B - rozmer prierezu
 L - dĺžka rúry
U - odskočenie
 P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Odskok štvorhranný stranový

* Všetky zobrazenia produktov sú ilustračné.

OS

20 A × B / L – U – V – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu
 B - rozmer prierezu
 L - dĺžka rúry
U - odskočenie
 V - stranové odskočenie
 P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Odskok štvorhranný prechodový

* Všetky zobrazenia produktov sú ilustračné.

OP

20 A × B – A1 × B1 / L – U – V –P

20 (20/20C/30) - hrúbka panela
A - rozmer prvého prierezu
 B - rozmer prvého prierezu
 A1 - rozmer druhého prierezu
B1 - rozmer druhého prierezu
L - dĺžka rúry
 U - odskočenie
 V - stranové odskočenie
 P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Oblúk štvorhranný 30°, 45°, 60°, 75°, 90°

* Všetky zobrazenia produktov sú ilustračné.

OL

20 A × B / α – R – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu
 B - rozmer prierezu
 α - uhol oblúka [ ° ]
R - vnútorný polomer oblúka
P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

* Všetky zobrazenia produktov sú ilustračné.

Prevedenie s nulovým vnútorným polomerom

V prípade potreby (priestorové obmedzenia) sa dá oblúk, prechodový oblúk, rúra s oblúkom, odbočka a rozbočka vyhotoviť v prevedení s nulovým vnútorným polomerom.

Dôležité je počítať s rozmerom hrdla m a minimálnym polomerom R podľa tabuľky:

Panel

20C

Dĺžka hrdla m
(pri prevedení s ostrou hranou R=0

80 mm

Polomer R

0 mm

Prevedenie nábehov štvorhranných a štvorhranných
prechodových oblúkov a kolien

Počet a rozmiestnenie nábehov sú znázornené pri výrobkoch. Prevedenie je závislé od dĺžky strany B nasledovne:

B ≤ 1000 mm

B > 1000 mm

B > 1800 mm

špecifikácia

Oblúk štvorhranný prechodový 90°

* Všetky zobrazenia produktov sú ilustračné.

OLP

20 A × B – A1 × B / R – P

20 (20/20C/30) - hrúbka panela
A - rozmer prvého prierezu
 B - rozmer prierezu
 A1 - rozmer druhého prierezu
 R - vnútorný polomer oblúka
P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

* Všetky zobrazenia produktov sú ilustračné.

Prevedenie s nulovým vnútorným polomerom

V prípade potreby (priestorové obmedzenia) sa dá oblúk, prechodový oblúk, rúra s oblúkom, odbočka a rozbočka vyhotoviť v prevedení s nulovým vnútorným polomerom.

Dôležité je počítať s rozmerom hrdla m a minimálnym polomerom R podľa tabuľky:

Panel

20C

Dĺžka hrdla m
(pri prevedení s ostrou hranou R=0

80 mm

Polomer R

0 mm

Prevedenie nábehov štvorhranných a štvorhranných
prechodových oblúkov a kolien

Počet a rozmiestnenie nábehov sú znázornené pri výrobkoch. Prevedenie je závislé od dĺžky strany B nasledovne:

B ≤ 1000 mm

B > 1000 mm

B > 1800 mm

špecifikácia

Rúra štvorhranná s oblúkom

* Všetky zobrazenia produktov sú ilustračné.

RO

20 A × B / 90° – L – R – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu
 B - rozmer prierezu
 L - dĺžka priamej časti
R - vnútorný polomer oblúka
P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Koleno ostré

* Všetky zobrazenia produktov sú ilustračné.

KO

20 A × B – R – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu
 B - rozmer prierezu
 R - vnútorný polomer kolena
P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Prevedenie nábehov štvorhranných a štvorhranných
prechodových oblúkov a kolien

Počet a rozmiestnenie nábehov sú znázornené pri výrobkoch. Prevedenie je závislé od dĺžky strany B nasledovne:

B ≤ 1000 mm

B > 1000 mm

B > 1800 mm

špecifikácia

Koleno ostré prechodové

* Všetky zobrazenia produktov sú ilustračné.

KOP

20 A × B – A1 × B – R – P

20 (20/20C/30) - hrúbka panela
A - rozmer prvého prierezu
 B - rozmer prierezu
 A1 - rozmer druhého prierezu
R - vnútorný polomer kolena
P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Prevedenie nábehov štvorhranných a štvorhranných
prechodových oblúkov a kolien

Počet a rozmiestnenie nábehov sú znázornené pri výrobkoch. Prevedenie je závislé od dĺžky strany B nasledovne:

B ≤ 1000 mm

B > 1000 mm

B > 1800 mm

špecifikácia

Výfuk priamy

* Všetky zobrazenia produktov sú ilustračné.

VP

20 A × B / L – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu výfuku
B - rozmer prierezu výfuku
 L - dĺžka výfuku
 P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Výfuk šikmý

* Všetky zobrazenia produktov sú ilustračné.

VS

20 A × B / L – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu výfuku B - rozmer prierezu výfuku
 L - dĺžka výfuku
 P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Výfukový oblúk

* Všetky zobrazenia produktov sú ilustračné.

VK

20 A × B – R

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu
B - rozmer prierezu
R - polomer výfuku
L - dĺžka výfuku
P - spojovací profil (U/H/F)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

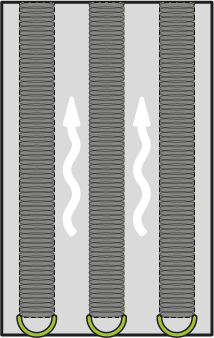

Tlmič hluku

* Všetky zobrazenia produktov sú ilustračné.

THP

20 U A × B / L – n

20 (20/20C/30) - hrúbka panela
U - rozmer vložky

(10 pre 100 mm)
(20 pre 200 mm)

A - rozmer prierezu
B - rozmer prierezu
L - dĺžka potrubia
n - počet vložiek
p - prevedenie

0 - bez nábehovej a odtokovej hrany
1 - nábehová hrana
2 - odtoková hrana
3 - nábehová aj odtoková hrana

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Vložka tlmiča hluku pozostáva z profilovaného pozinkovaného rámu a výplne z minerálnej vlny, ktorá je chránená krycou tkaninou.

tabuľka prevedenia vložiek

THP ...

THP ... – 1

THP ... – 2

THP ... – 3

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Vložka tlmiča hluku

* Všetky zobrazenia produktov sú ilustračné.

TH

U A / L

20 (20/20C/30) - hrúbka panela
U - rozmer vložky

(10 pre 100 mm)
(20 pre 200 mm)

A - rozmer vložky
L - dĺžka vložky (500 / 1000 / 1500 mm)
n - počet vložiek
p - prevedenie

0 - bez nábehovej a odtokovej hrany
1 - nábehová hrana
2 - odtoková hrana
3 - nábehová aj odtoková hrana

Prevedenie

Vložka tlmiča hluku pozostáva z profilovaného pozinkovaného rámu a výplne z minerálnej vlny, ktorá je chránená krycou tkaninou.

tabuľka prevedenia vložiek

TH ...

TH ... – 1

TH ... – 2

TH ... – 3

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Rozbočka

* Všetky zobrazenia produktov sú ilustračné.

RB

20 A × B – A1 – A2 – R – P

20 (20/20C/30) - hrúbka panela
 A - rozmer prierezu hlavnej vetvy
 B - rozmer prierezu
 A1 - rozmer prierezu prvej odbočky
 A2 - rozmer prierezu druhej odbočky
 R - vnútorný polomer odbočiek
 P - spojovací profil (U/H/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Rozbočka asymetrická

* Všetky zobrazenia produktov sú ilustračné.

RA

20 A × B – A1 – A2 – E – R –P

20 (20/20C/30) - hrúbka panela
 A - rozmer prierezu hlavnej vetvy
 B - rozmer prierezu
 A1 - rozmer prierezu prvej odbočky
 A2 - rozmer prierezu druhej odbočky
 E - odskočenie druhej odbočky
 R - vnútorný polomer odbočiek
 P - spojovací profil (U/H/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Odbočka 1

* Všetky zobrazenia produktov sú ilustračné.

O1

20 A × B – A1 – A2 / L – R – P

20 (20/20C/30) - hrúbka panela
 A - rozmer prierezu hlavnej vetvy
 B - rozmer prierezu
 A1 - rozmer prierezu priamej vetvy
 A2 - rozmer prierezu odbočenia
 L - dĺžka tvarovky
 R - vnútorný polomer odbočenia
 P - spojovací profil (U/H/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Odbočka 2

* Všetky zobrazenia produktov sú ilustračné.

O2

20 A × B – A1 – A2 / L – R – P

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

špecifikácia

Nohavicový kus uhlový

* Všetky zobrazenia produktov sú ilustračné.

NU

20 A × B – A1 – A2 – E – α / L – P

20 (20/20C/30) - hrúbka panela
A - rozmer prierezu
B - rozmer prierezu
A1 - rozmer prierezu vetvy 1
A2 - rozmer prierezu vetvy 2
E - dĺžka vetiev
α - vzájomný uhol vetiev
L - dĺžka kusu
P - spojovací profil (U/H/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálny polomer R

150 mm

200 mm

Minimálny polomer R

150 mm

200 mm

Minimálna dĺžka L

500 mm

špecifikácia

Prechod 2

* Všetky zobrazenia produktov sú ilustračné.

PR2

20 A × B – A1 × B1 / L – P

20 (20/20C/30) - hrúbka panela
A - rozmer prvého prierezu
B - rozmer prvého prierezu
A1 - rozmer druhého prierezu
B1 - rozmer druhého prierezu
L - dĺžka prechodu
P - spojovací profil (U/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálna dĺžka L

500 mm

špecifikácia

Prechod 1

* Všetky zobrazenia produktov sú ilustračné.

PR1

20 A × B – A1 / L – P

A - rozmer prvého prierezu
B - rozmer prierezu
A1 - rozmer druhého prierezu
L - dĺžka prechodu
P - spojovací profil (U/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálna dĺžka L

500 mm

špecifikácia

Prechod 3

* Všetky zobrazenia produktov sú ilustračné.

PR3

20 A × B – A1 × B1 / L – P

20 (20/20C/30) - hrúbka panela
A - rozmer prvého prierezu
B - rozmer prvého prierezu
A1 - rozmer druhého prierezu
B1 - rozmer druhého prierezu
L - dĺžka prechodu
P - spojovací profil (U/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálna dĺžka L

500 mm

špecifikácia

Prechod 4

* Všetky zobrazenia produktov sú ilustračné.

PR4

20 A × B – A1 / L – P

A - rozmer prvého prierezu
B - rozmer prierezu
A1 - rozmer druhého prierezu
L - dĺžka prechodu
P - spojovací profil (U/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálna dĺžka L

500 mm

špecifikácia

Prechod 5

* Všetky zobrazenia produktov sú ilustračné.

PR5

20 A × B – A1 × B1 / L – P

20 (20/20C/30) - hrúbka panela
A - rozmer prvého prierezu
B - rozmer prvého prierezu
A1 - rozmer druhého prierezu
B1 - rozmer druhého prierezu
L - dĺžka prechodu
P - spojovací profil (U/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálna dĺžka L

500 mm

špecifikácia

Prechod 6

* Všetky zobrazenia produktov sú ilustračné.

PR6

20 A × B – A1 × B1 / L – P

20 (20/20C/30) - hrúbka panela
A - rozmer prvého prierezu
B - rozmer prvého prierezu
A1 - rozmer druhého prierezu
B1 - rozmer druhého prierezu
L - dĺžka prechodu
P - spojovací profil (U/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálna dĺžka L

500 mm

špecifikácia

Prechod 7

* Všetky zobrazenia produktov sú ilustračné.

PR7

20 A × B – A1 × B1 / L – U – V – P

20 (20/20C/30) - hrúbka panela
A - rozmer prvého prierezu
B - rozmer prvého prierezu
A1 - rozmer druhého prierezu
B1 - rozmer druhého prierezu
L - dĺžka prechodu
U - odsadenie prechodu
V - odsadenie prechodu
P - spojovací profil (U/F/P)

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálna dĺžka L

500 mm

špecifikácia

Prechod 8

* Všetky zobrazenia produktov sú ilustračné.

PR8

20 A × B – A1 × B1 / L – U – V – P

Prevedenie

Štandardne, ak nie je uvedený parameter P je rúra dodávaná v prevedení S (štandardný hliníkový spojovací profil).

tabuľka spojovacích profilov

Profil S

Profil U

Profil F

Profil P

Na objednávku je možné dodať v hygienickom prevedení, kedy vnútorná strana profilu má hladký povrch hliníkovej fólie (panel 20C).

Dôležité je počítať s rozmermi podľa tabuľky:

Panel

20C

Dĺžka hrdla (rovnej časti) m

80 mm

150 mm

Minimálna dĺžka L

500 mm

špecifikácia

SPIRO nástavec na PREDIZOL potrubie

* Všetky zobrazenia produktov sú ilustračné.

SNP

øD – L

øD - priemer nástavca
L - dĺžka nástavca

Prevedenie

Nástavec určený na spojenie s kruhovým potrubím.
Materiál: obojstranne pozinkovaný plech s minimálnou vrstvou zinku 275 g/m².

Hrúbka steny:

priemer øD

hrúbka steny

100 – 400

80 mm

450 – 800

500 mm

predizolované vzduchotechnické potrubie z polyisokyanurátového panela

Katalóg potrubia PREDIZOL

zobraziť PDF

montážne príslušenstvo

Príslušenstvo

Páska AL-PI

Páska AL-PE

Lep na profily

Lep na panel

Spojovací bajonet

Potrubný záves

Tŕňová spojka

PREDIZOL panely

Označenie panela

hrúbka steny

hrúbka hliníkovej vrstvy– exterérová strana

hrúbka hliníkovej vrstvy– interiérová strana

povrch

* súčiniteľ λ – inicializačná

súčiniteľ λ – trvalá

objemová hmotnosť

max. prevádzkový tlak

prevádzková teplota

trieda požiarnej odolnosti

Tvarovky

Rúra rovná štvorhranná

RR

20 A × B / L – P

Prevedenie

Odskok štvorhranný

OD

20 A × B / L – U – P

Prevedenie

Odskok štvorhranný stranový

OS

20 A × B / L – U – V – P

Prevedenie

Odskok štvorhranný prechodový

OP

20 A × B – A1 × B1 / L – U – V –P

Prevedenie

Oblúk štvorhranný 30°, 45°, 60°, 75°, 90°

OL

20 A × B / α – R – P

Prevedenie

Prevedenie s nulovým vnútorným polomerom

Prevedenie nábehov štvorhranných a štvorhranných prechodových oblúkov a kolien

Oblúk štvorhranný prechodový 90°

OLP

20 A × B – A1 × B / R – P

Prevedenie

Prevedenie s nulovým vnútorným polomerom

Prevedenie nábehov štvorhranných a štvorhranných prechodových oblúkov a kolien

Rúra štvorhranná s oblúkom

RO

20 A × B / 90° – L – R – P

Prevedenie

Koleno ostré

KO

20 A × B – R – P

Prevedenie

Prevedenie nábehov štvorhranných a štvorhranných prechodových oblúkov a kolien

Koleno ostré prechodové

KOP

20 A × B – A1 × B – R – P

Prevedenie

Prevedenie nábehov štvorhranných a štvorhranných prechodových oblúkov a kolien

Výfuk priamy

VP

20 A × B / L – P

Prevedenie

Výfuk šikmý

VS

20 A × B / L – P

Prevedenie

Výfukový oblúk

VK

20 A × B – R

Prevedenie

Tlmič hluku

THP

20 U A × B / L – n

Prevedenie

Vložka tlmiča hluku

TH

U A / L

Prevedenie

Rozbočka

RB

20 A × B – A1 – A2 – R – P

Prevedenie

Rozbočka asymetrická

hrúbka hliníkovej vrstvy
– exterérová strana

hrúbka hliníkovej vrstvy
– interiérová strana

Prevedenie nábehov štvorhranných a štvorhranných
prechodových oblúkov a kolien

Prevedenie nábehov štvorhranných a štvorhranných
prechodových oblúkov a kolien

Prevedenie nábehov štvorhranných a štvorhranných
prechodových oblúkov a kolien

Prevedenie nábehov štvorhranných a štvorhranných
prechodových oblúkov a kolien
